Cyclops系列 激光振镜结构光

性能稳定,抗干扰能力强!

  • 2000mm

    最大视野

  • 0.5mm

    扫描精度

  • 0.3s/帧

    高速模式最快

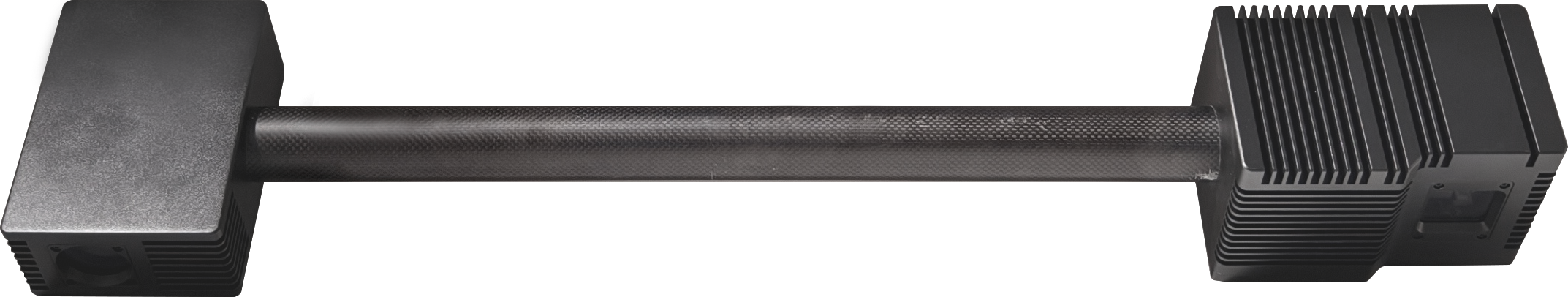

Cyclops系列 激光振镜结构光Laser galvanometer structured light

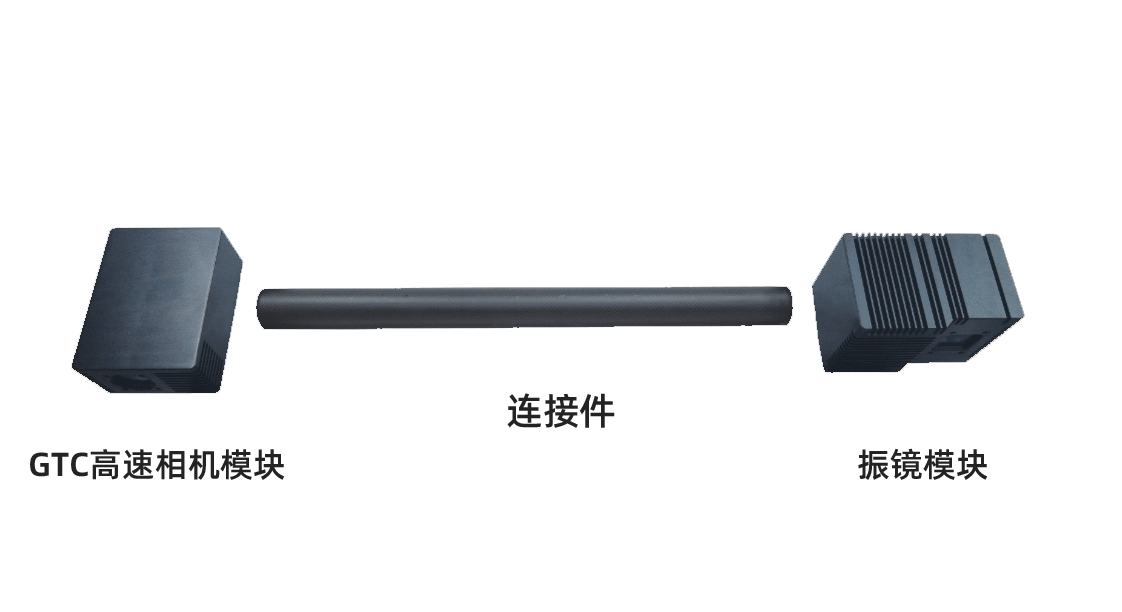

激光振镜结构光Cyclops 系列相机基于激光三角测量原理,采用先进的激光振镜  技术实现对静态物体高精度、高效率的三维扫描与重建,并生成实时高精度3D点云数据,清晰呈现被测物表面细节,真实还原物体三维信息。该系列相机由光图智能自研的GTC高速相机模块与振镜模块组合而成,应用广泛、部署灵活,可轻松实现高速、高精度捕捉,覆盖多种行业应用场景。

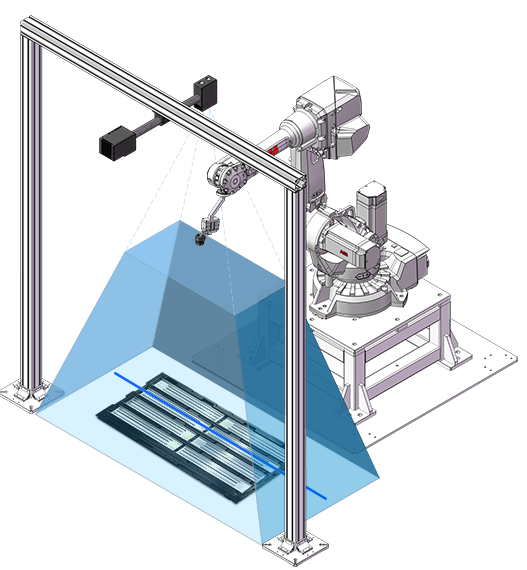

此外,Cyclops系列相机可与光图自研无序抓取软件Aurora  完美适配,实现机器人更稳定、更精准的3D引导抓放,为生产线上的高效、灵活作业带来了革命性的突破!


产品优势PRODUCT ADVANTAGES
  • 攻破行业难题

    针对金属工件表面反光

    物体,支持多帧成像


  • 抗干扰性强

    能够抵抗复杂环境光的影响,稳定输出高质量图像


  • 超大扫描范围

    从880mm~2000mm,覆盖视野更广,应用场景更多


  • 超高精度

    采用先进的激光振镜技术

    成像精度达到亚毫米级


  • 超高扫描速度

    最高扫描速度达3.3fps


  • 计算能力强大

    每秒能提供300w点云


  • 工业级防护

    具有IP65防护等级

    防水防尘


  • 安装便捷

    即插即用,设置简单

    快速安装和配置

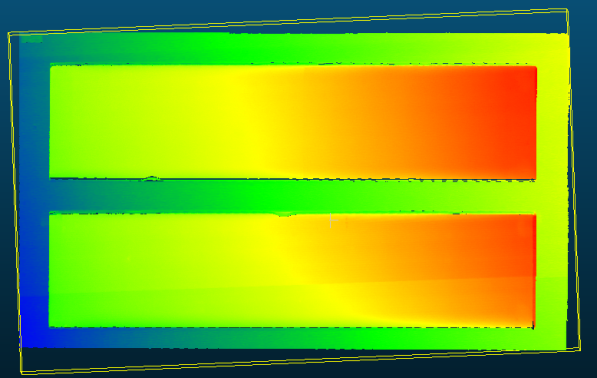

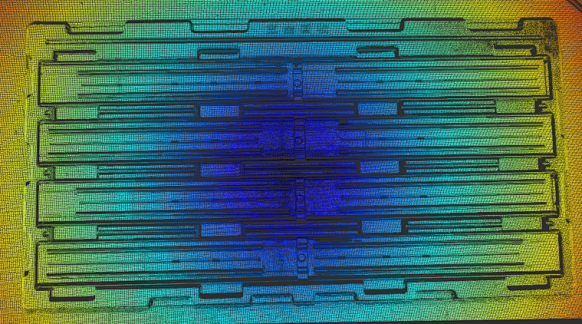

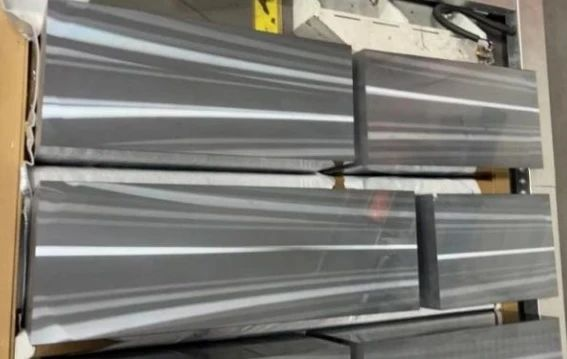

产品拍摄效果图SAMPLE IMAGE
产品参数PRODUCT PARAMETERS


基本参数

重量

3kg


激光波长405nm
工作视场
推荐工作距离1100~2600mm

近视场
880*440@1100mm

远视场2000*1000@2600mm
精度

扫描精度

0.5mm

静态重复精度
0.2mm

点间距0.43(近端)~1(远端)mm
分辨率
点云(普通)2048*1500

点云(高速)1024*750

2D/深度(普通)2048*1080

2D/深度(高速)1024*540
扫描速度普通模式最快1.3s/帧

高速模式最快0.3s/帧
其他参数
IO
光耦隔离输入×1 光耦隔离输出×1

数据传输接口
GigE千兆网线×1

防护等级IP65


应用场景APPLICATION SCENARIOS

汽车

零部件

物流

机械加工
